- 产品简介
________________________________________

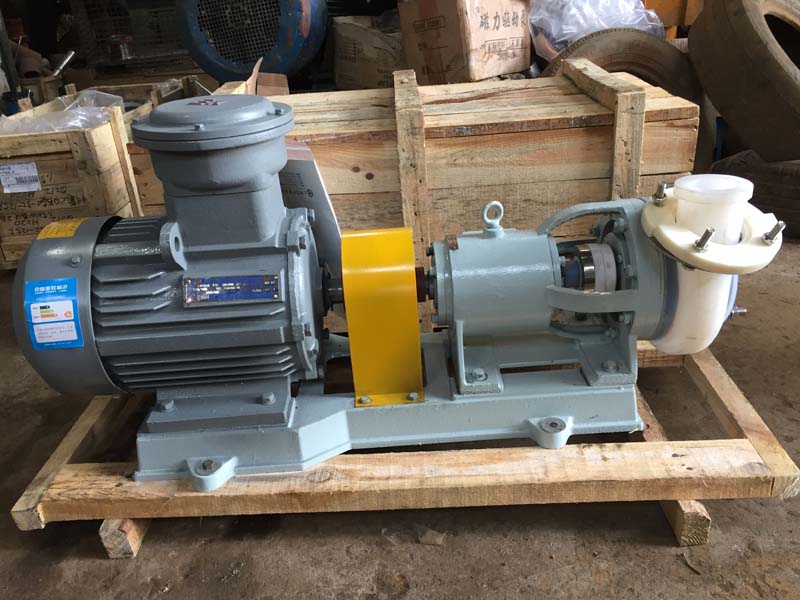

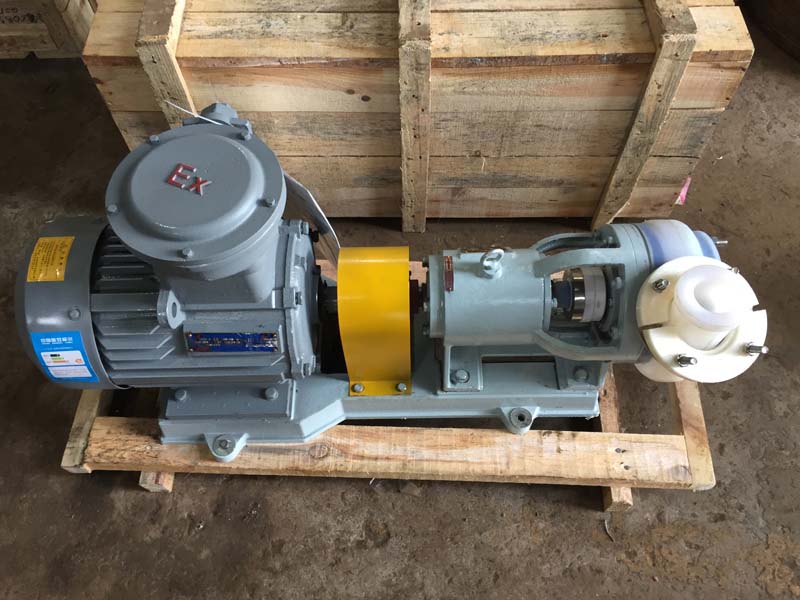

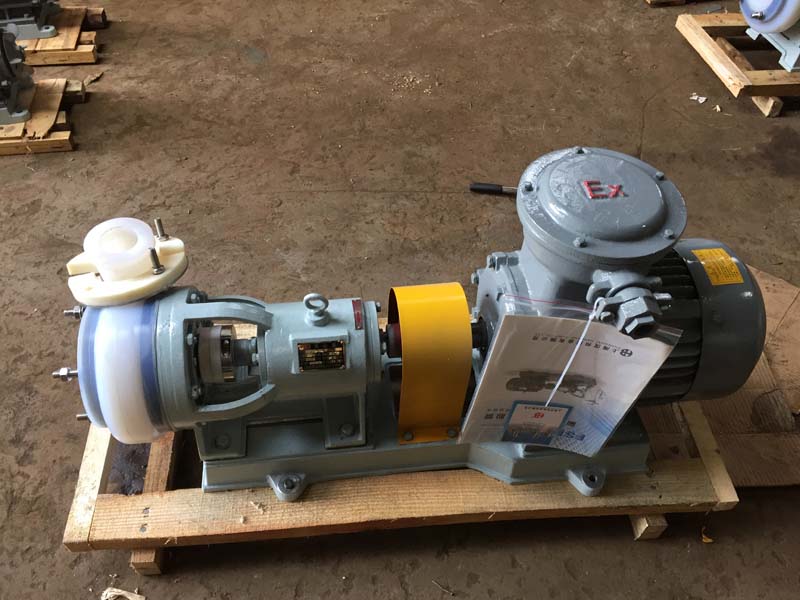

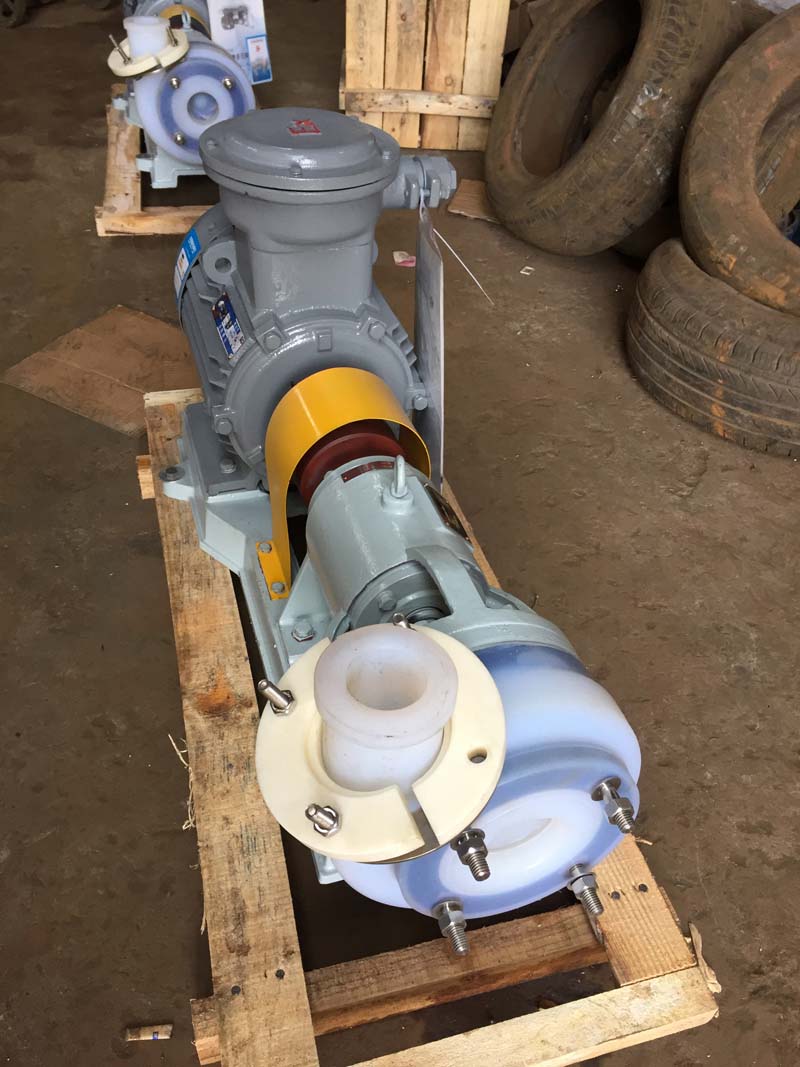

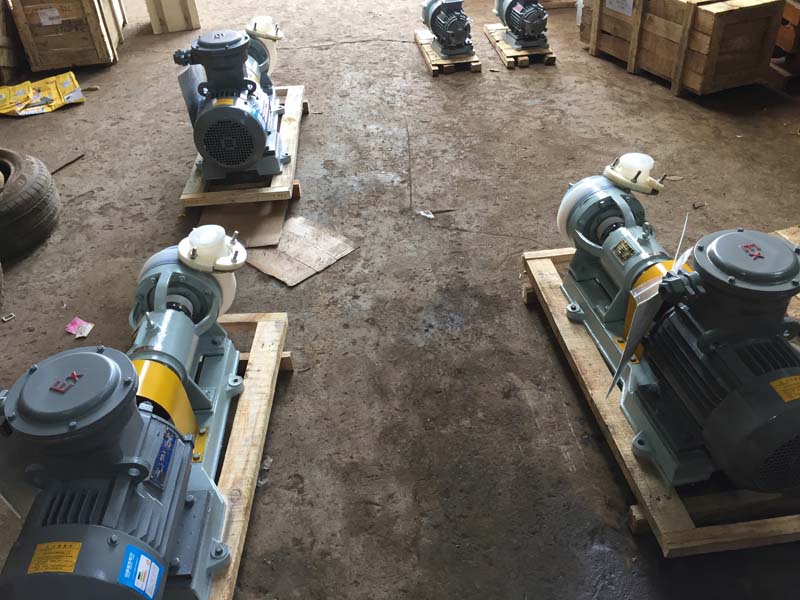

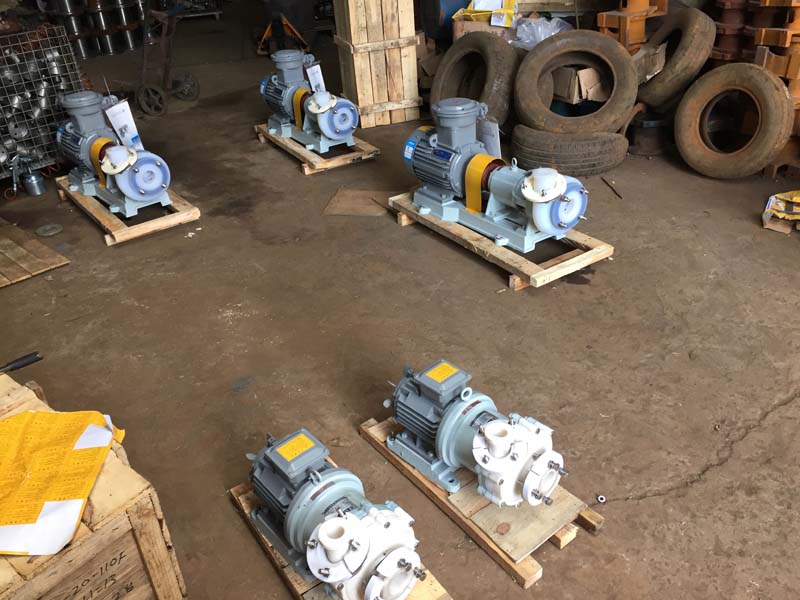

FSB型氟塑料合金离心泵按国际标准设计，泵体采用金属外壳内衬聚全氟乙丙烯(F46)， 泵盖、叶轮和轴套均用金属嵌件外包氟塑料整体烧结压制成型，轴封采用外装式波纹管机械密封，静环选用99%氧化铝陶瓷或氮化硅，动环采用四氟填充材料，耐腐耐磨，适用于输送任何浓度的硫酸、盐酸、醋酸、氢氟酸、硝酸、王水、强碱、强氧化剂、有机溶剂、还原剂等苛刻条件的强腐蚀性介质，是目前世界上最强耐腐蚀装备之一。其具有结构紧凑合理、耐强腐蚀、密封性能严密可靠、工作稳定、噪声低、机械强度高、不老化、无毒素分解、维修方便、流道光滑、效率高，节约能源等优点。杜绝跑、冒、滴、漏，广泛应用于化工、制酸、制碱、冶炼、稀土、农药、染料、医药、造纸、电镀、电解、酸洗、无线电、化成箔、科研机构、国防工业等行业。
本司产品全部采用计算机设计和优化处理，公司拥有雄厚的技术力量、丰富的生产经验和完善的检测手段，从而保证产品质量的稳定可靠。
技术参数： 流量：3.6～100m3/h； 扬程：15～55m； 转速：2900r/min； 功率：1.5～18.5KW； 进口直径：25～100mm； 适用温度：-20℃～120℃。
性能参数本数据仅供参考，请以实际订货为准！
本数据仅供参考。 FSB系列氟塑料合金离心泵性能参数：
型号
流量(m3/h)
扬程 （m）
口径（mm）
功率（kw）
转速 （r/min）
汽蚀余量 （m）
效率 （%）
进口
出口
轴功率
电机功率
40FSB-20
10
20
ф40
ф32
1.4
3.0
2900
3.0
45
40FSB-30
10
30
ф40
ф32
1.6
3.0
2900
3.0
42
50FSB-25
12.5
25
ф50
ф32
1.8
3.0
2900
3.0
55
50FSB-30
13
30
ф50
ф32
1.9
3.0
2900
3.0
46
65FSB-32
25
32
ф65
ф50
4.7
5.5
2900
3.0
65
80FSB-20
50
20
ф80
ф65
4.6
5.5
2900
3.0
45
80FSB-30
50
30
ф80
ф65
6.9
7.5
2900
3.5
68
80FSB-40
45
40
ф80
ф50
10
11.0
2900
3.5
48
80FSB-50
50
50
ф80
ф50
12
15.0
2900
3.5
57
80FSB-55
50
55
ф80
ф50
13.5
18.5
2900
4.0
50
100FSB-32
100
32
ф100
ф80
12
15.0
2900
3.5
70
FSB-D系列氟塑料合金离心泵性能参数：
型号
流量(m3/h)
扬程 （m）
口径（mm）
功率（kw）
转速 （r/min）
汽蚀余量 （m）
效率 （%）
进口
出口
轴功率
电机功率
40FSB-15(d)
5
15
ф40
ф32
0.4
3.0
2900
3.0
40
40FSB-20(d)
10
20
ф40
ф32
1.2
3.0
2900
3.0
42
40FSB-30(d)
10
30
ф40
ф32
1.2
3.0
2900
3.0
52
50FSB-20(d)
12.5
20
ф50
ф32
1.5
3.0
2900
3.5
55
50FSB-25(d)
12.5
25
ф50
ф32
1.8
3.0
2900
3.5
55
50FSB-30(d)
15
30
ф50
ф32
1.9
3.0
2900
3.5
54
65FSB-32(d)
25
32
ф65
ф50
3.6
5.5
2900
3.5
65
80FSB-30(d)
50
30
ф80
ф65
6.8
7.5
2900
3.5
68
序号
名称
序号
名称
1
泵体
8
油盖
2
叶轮
9
油镜
3
后盖
10
轴承
4
压盖
11
轴承压盖
5
密封件
12
联轴器
6
支架
13
吊紧螺栓
7
泵轴
- 结构图纸
________________________________________
1. 泵体：左右两边连接部分内埋钢质法兰囫各一只楱压塑料合金制成。
2. 后盖右边一侧内埋一只不锈钢板（1Cr18Ni9Ti）模压塑料合金而成。
3. 叶轮：采用接轴连接方法.金厲轴力优质钢糟加工后外包塑料合金模压而成.使叶轮与金厲接轴牢固地结为一体.保证轴根与叶轮后部承受随旋转时的扭矩力.这样介质浸湿部分为塑料合金。
4. 机械密封：采用WB2型、ST型不用冷却水可调式端面密封技木.由碳化硅、高纯度氯化铝陶瓷.墳充四氟.石墨等材料制成.
